TSC系列直插式流体

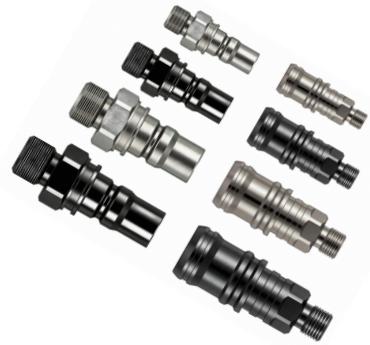

TSC 系列流体连接器

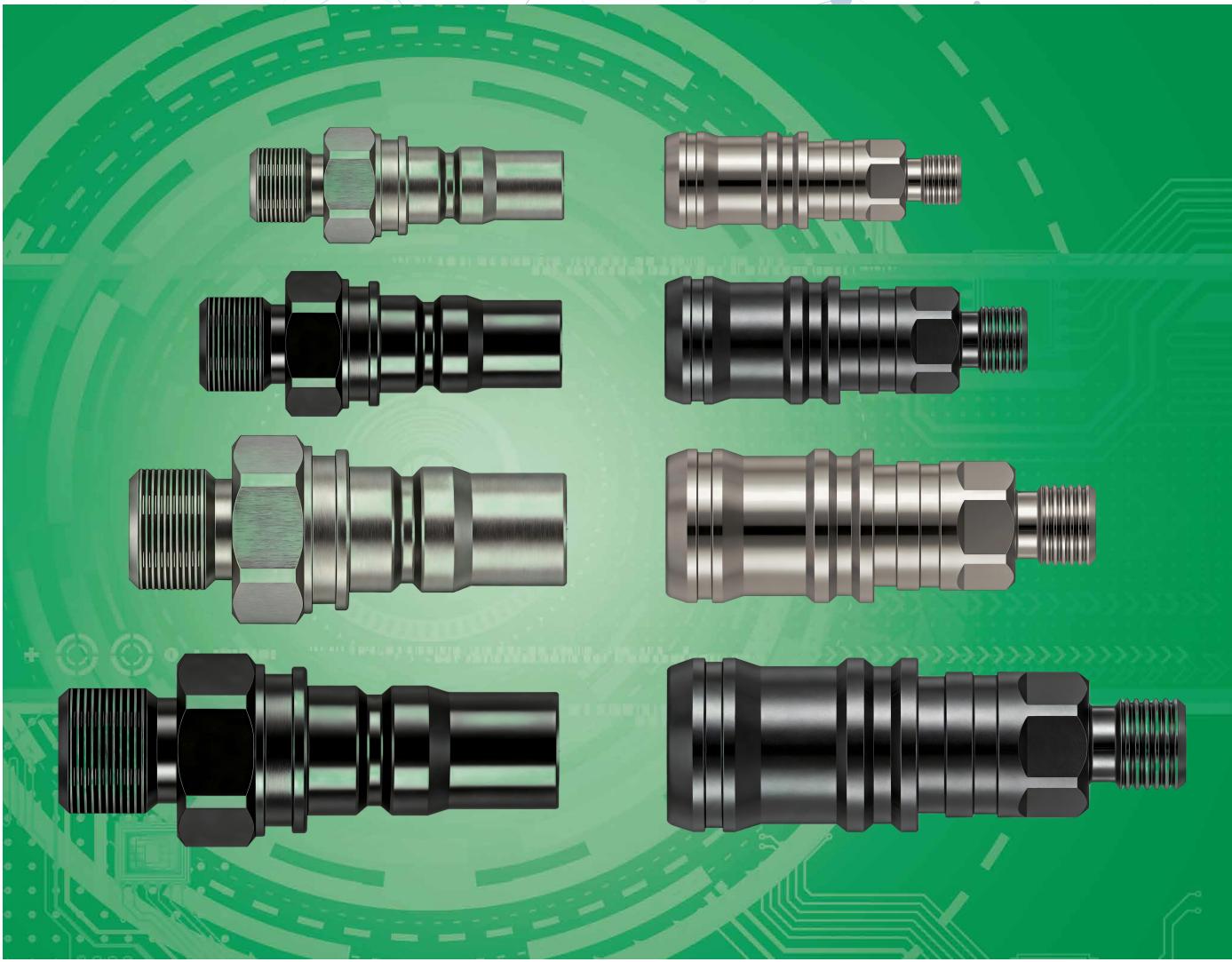

产品概述

1. 产品简介：

• 单手锁紧方式，可省力、便捷地实现快速连接与断开；
• 平面密封结构，无滴漏，安全可靠，部分产品有泄压保护功能；
• 壳体材料采用耐磨铝合金或抗腐蚀的不锈钢材料；
• 尾部接口可定制；

2. 典型应用：

• 雷达设备
• 风电设备
• 高性能服务器
• 新能源
• 储能
• 超级计算机
• 功率转换器的液冷散热系统

3. 核心特性：

• 适用于车载及地面环境，实现主机与管路、管路与管路之间的快速连接。

技术参数

• 工作温度：-40°C ~ +175°C
• 工作压力：0 ~ 2.0 MPa
• 工作介质：乙二醇冷却液，去离子水等
• 壳体材料：铝合金硬质阳极氧化、不锈钢
• 密封胶圈：三元乙丙橡胶 (EPDM）、氟硅橡胶（FVMQ）
• 机械寿命：5000 次插拔循环

1. 主要性能指标：

项目	TSC 05	TSC 08	TSC 10	TSC 12	TSC 20
流通截面直径 mm	5.2	8.2	10.5	12.4	20.2
单次插拔最大泄漏量 cm³	0.02	0.03	0.045	0.05	0.07
最大工作压力 bar	20	20	20	20	20
最小爆破压力 bar	80	80	80	80	80
截止阀	双向	双向	双向	双向	双向

外形与尺寸

1. 型号命名规则：

标识符	规格码	类型	模式	数值	颜色	材质
TSC	05	T	OG	04	AL	EP
①	②	③	④	⑤	⑥	⑦

序号	含义	说明
①	产品系列	TSC 系列
②	产品代号	05, 08, 10, 12, 20
③	连接器类型	T: 插头；Z: 插座
④	尾部接口	OG: G 外螺纹；IG: G 内螺纹
⑤	尺寸规格	04: 1/4 inch
⑥	壳体材料	AL: 铝合金；SS: 不锈钢
⑦	密封圈材质	EP: 三元乙丙橡胶 (EPDM)；FV: 氟硅橡胶 (FVMQ)

2. 型号示例：

• TSC 05-TOG 04 ALEP：TSC 05 插头，尾部接口 G 1/4”外螺纹，铝合金材质，密封圈材质为三元乙丙橡胶 (EPDM)。
• TSC 05-ZIG 04 ALFV：TSA 05 插座，尾部接口 G 1/4”内螺纹，不锈钢材质，密封圈材质为氟硅橡胶 (FVMQ)。
• 其他型号可定制。

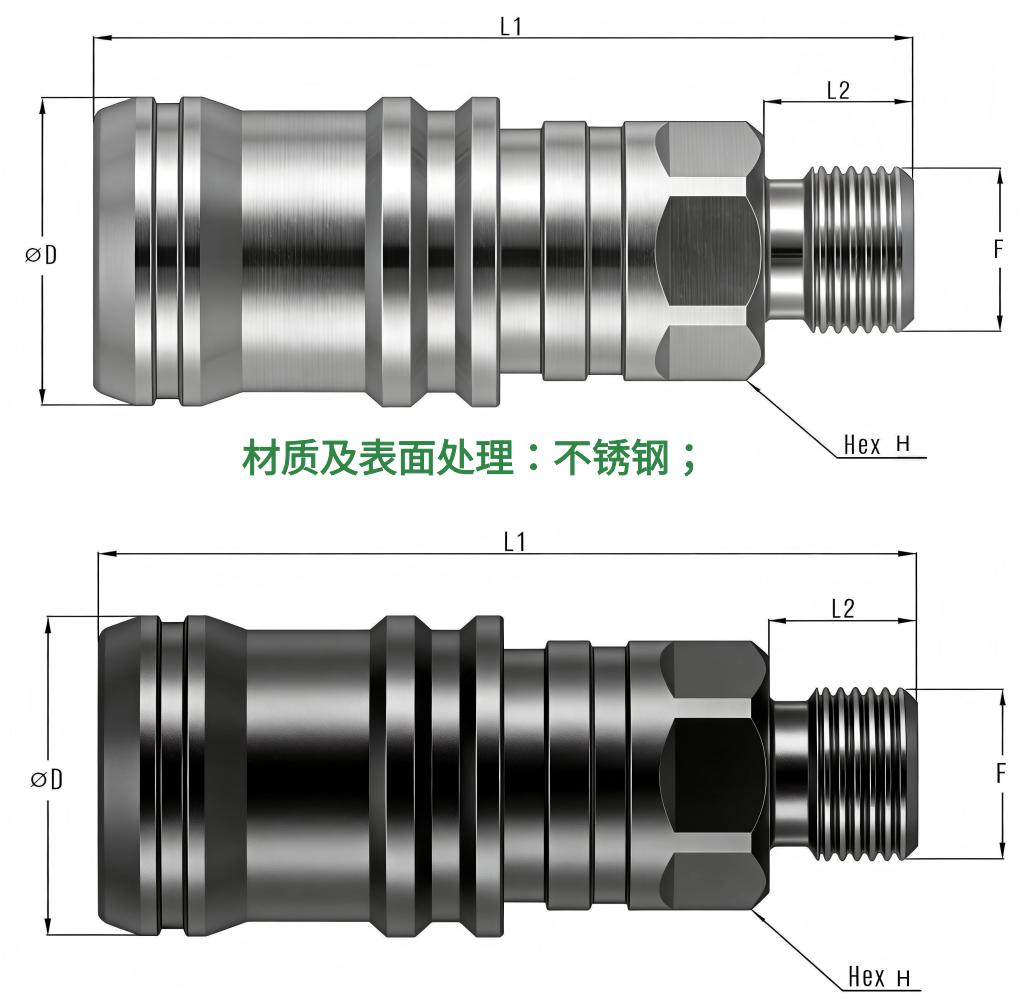

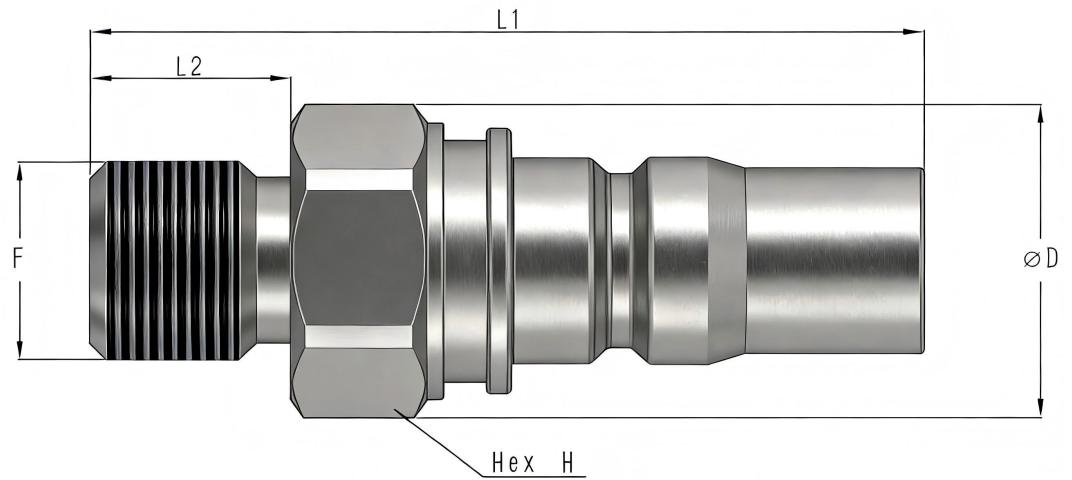

3. 插头外形尺寸与数据：

材质及表面处理：不锈钢

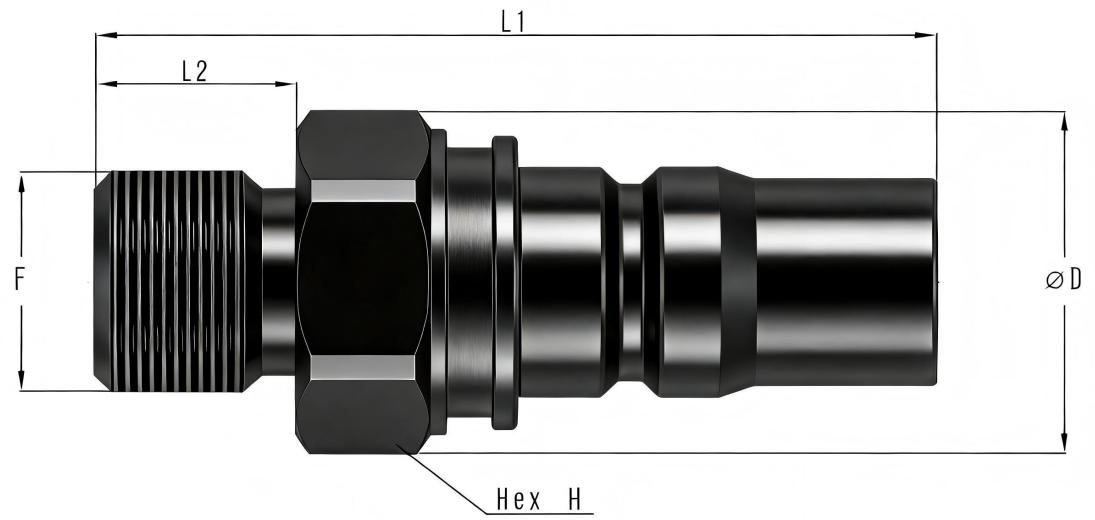

材质及表面处理：铝合金硬质阳性氧化

Fitting(F)	L1	L2	D	H	Part NO. (铝合金)	Part NO. (不锈钢)
G 1/4”M	43.5	11	21	19	TSC 05-TOG 04 ALEP	TSC 05-TOG 04 SSEP
G 3/8”M	52.4	12	23.5	21	TSC 08-TOG 06 ALEP	TSC 08-TOG 06 SSEP
G 1/2”M	70.4	14	30	27	TSC 10-TOG 08 ALEP	TSC 10-TOG 08 SSEP
G 3/4”M	81.5	16	33	30	TSC 12-TOG 12 ALEP	TSC 12-TOG 12 SSEP
G 1”M	112.5	20	50	46	TSC 20-TOG 16 ALEP	TSC 20-TOG 16 SSEP

4. 插座外形尺寸与数据：

材质及表面处理：铝合金硬质阳性氧化

Fitting(F)	L1	L2	D	H	Part NO. (铝合金)	Part NO. (不锈钢)
G 1/4”M	56.5	11	25.4	19	TSC 05-ZOG 04 ALEP	TSC 05-ZOG 04 SSEP
G 3/8”M	58.5	12	31	24	TSC 08-ZOG 06 ALEP	TSC 08-ZOG 06 SSEP
G 1/2”M	80	14	38.2	30	TSC 10-ZOG 08 ALEP	TSC 10-ZOG 08 SSEP
G 3/4”M	100.6	16	41.7	36	TSC 12-Z 0 G 12 ALEP	TSC 12-Z 0 G 12 SSEP
G 1”M	145.5	20	59.5	50	TSC 20-ZOG 16 ALEP	TSC 20-ZOG 16 SSEP

5. 产品流量曲线：

• 测试条件：插头流向插座，温度：20°C；液体介质：纯净水；密度：1000 Kg/m³

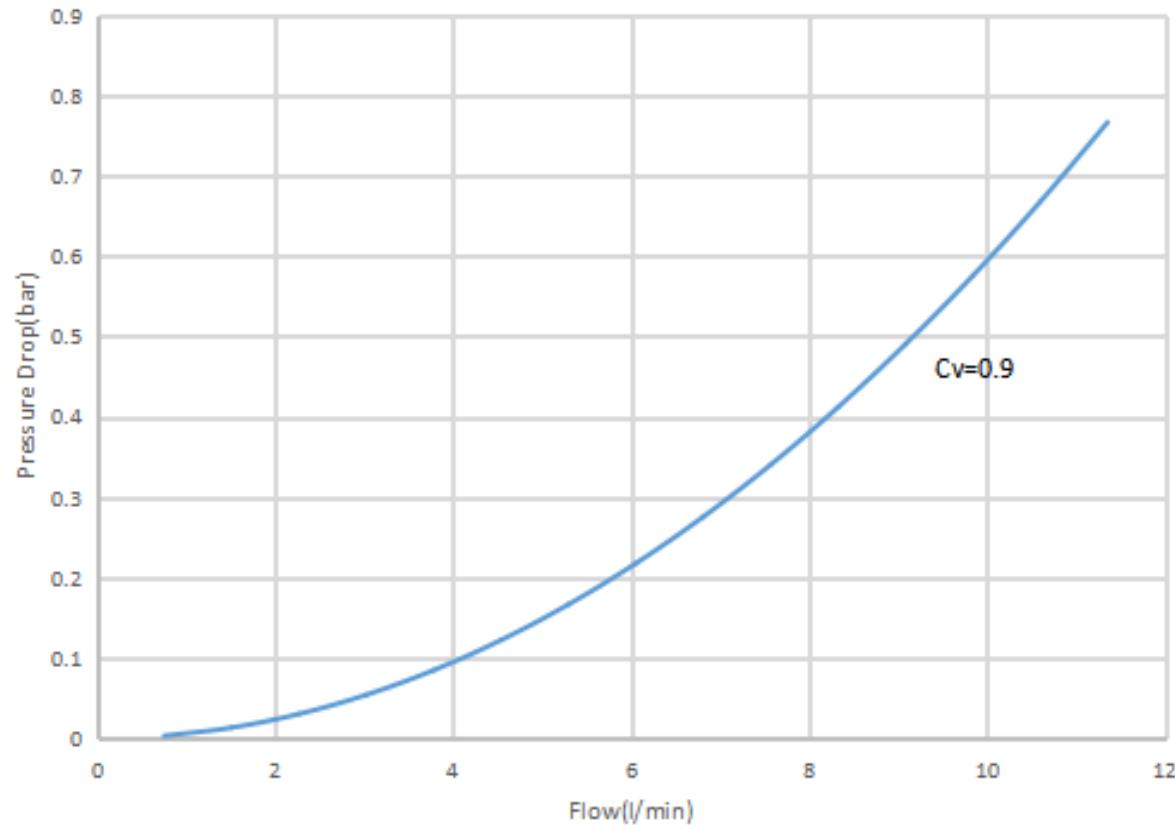

TSC 05-流量曲线图 1

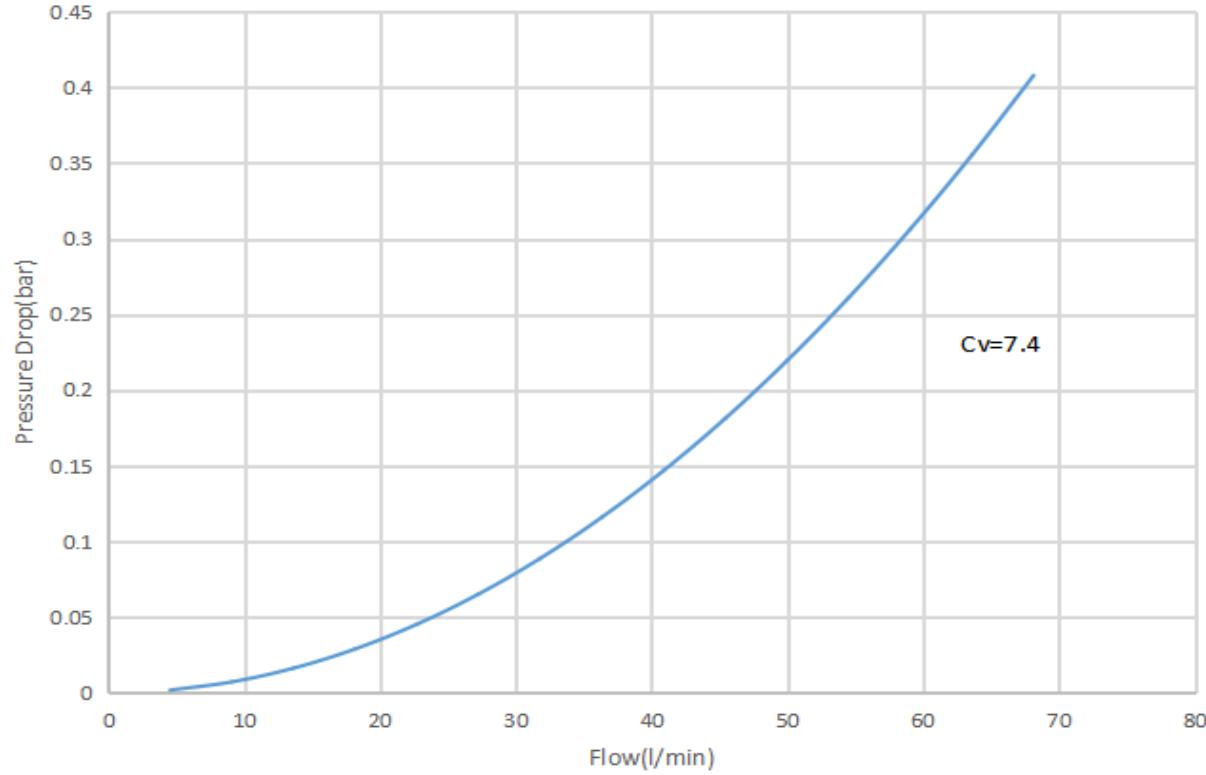

TSC 08-流量曲线图 2

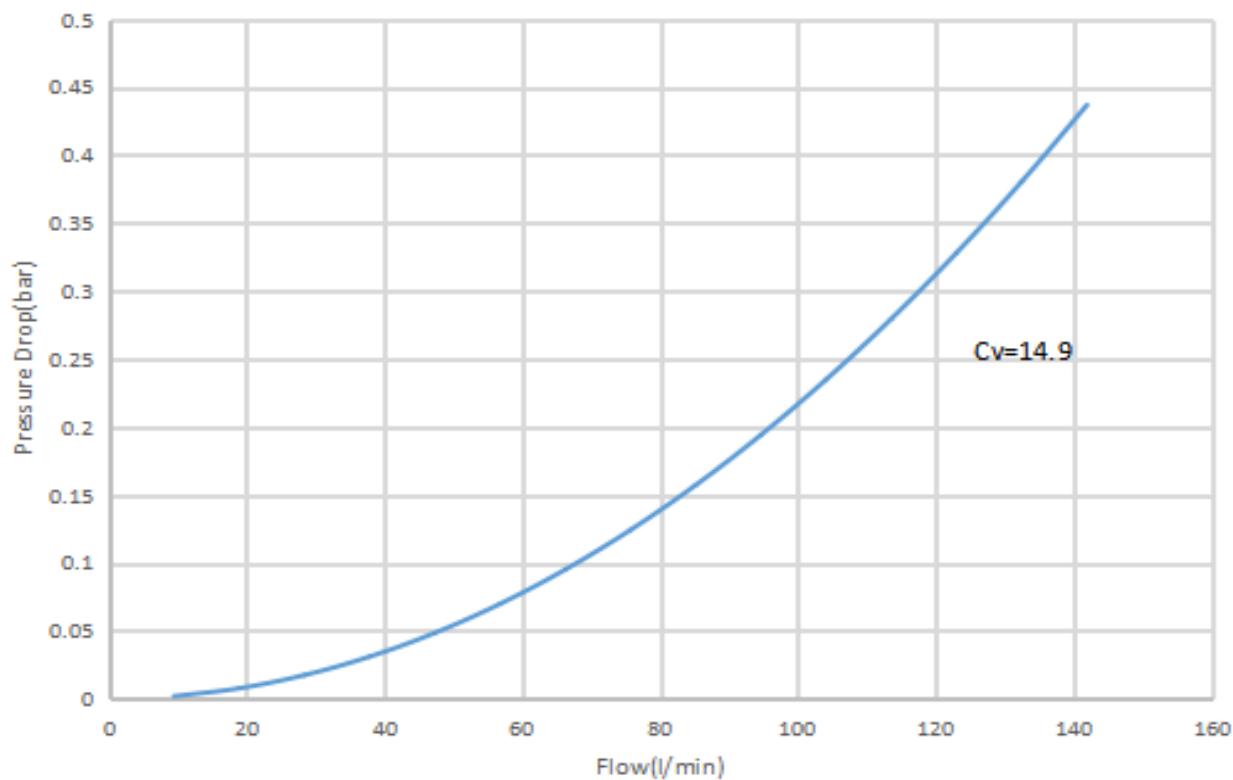

TSC 10-流量曲线图 3

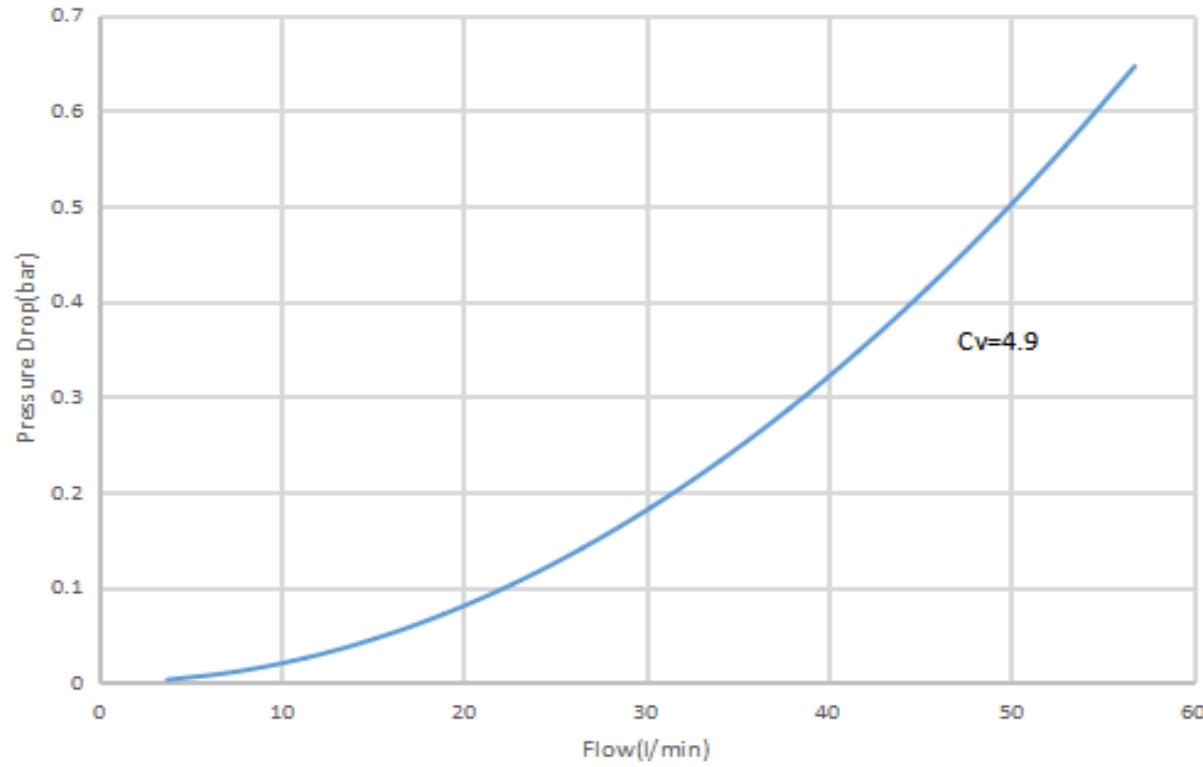

TSC 12-流量曲线图 4

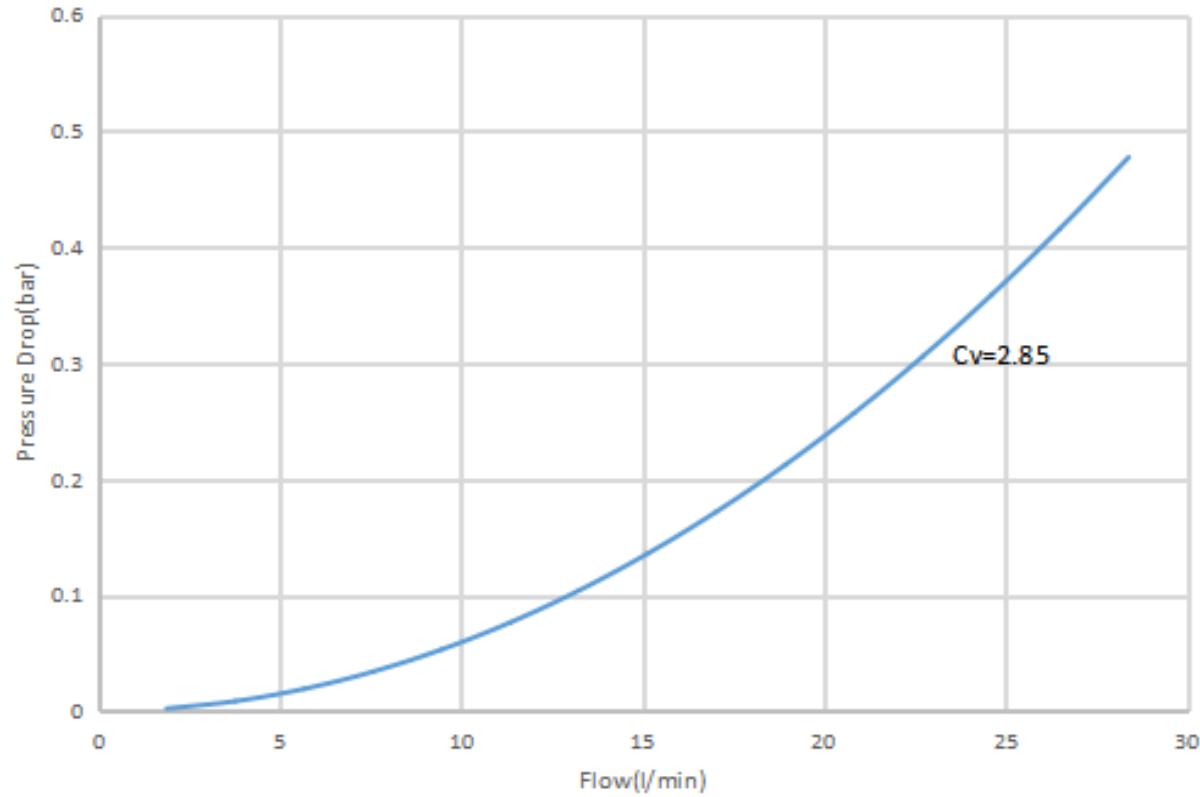

TSC 20-流量曲线图 5
