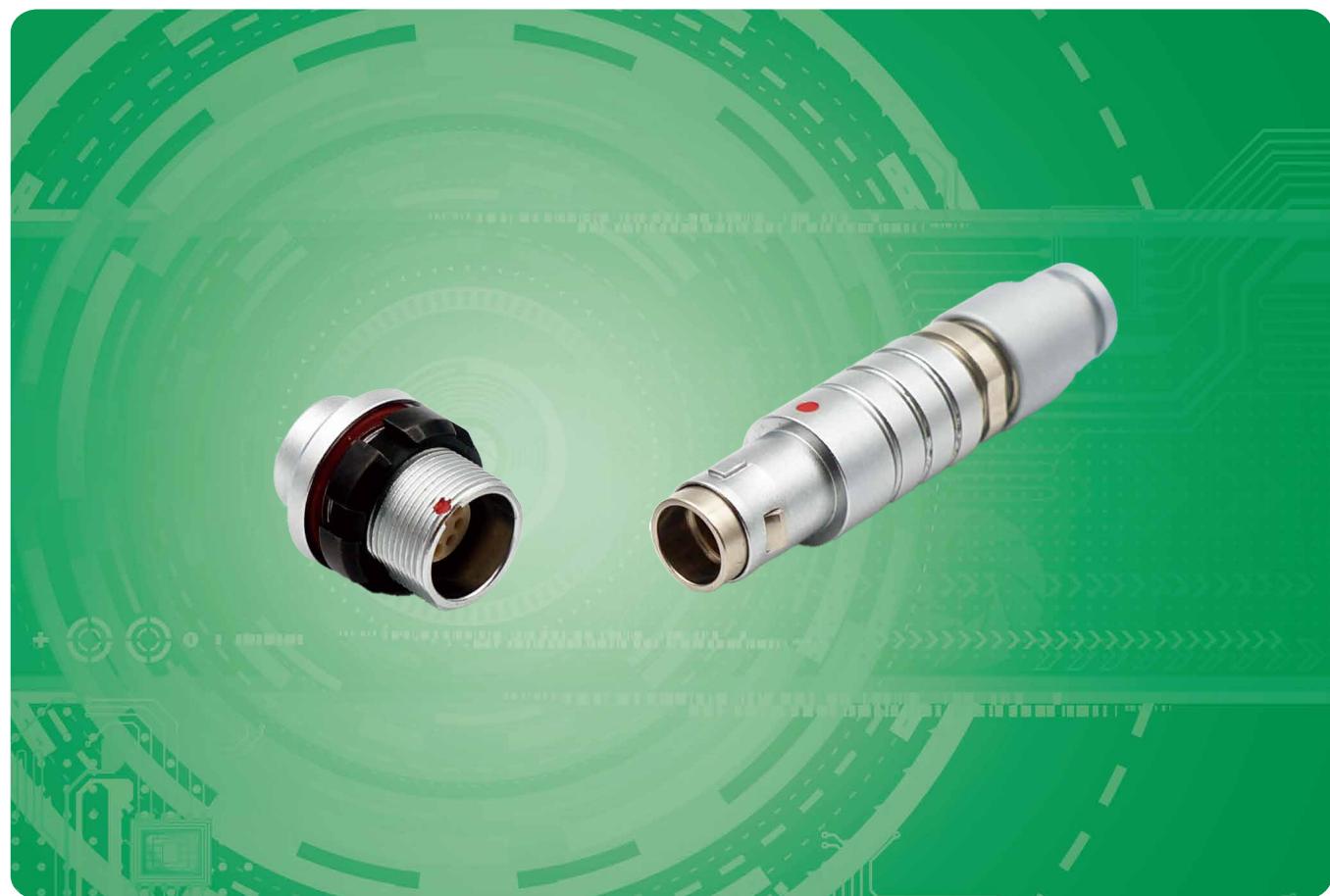

CPC插拔自锁金属T系列

T系列

T系列：产品特点

• 防护等级：IP68
• 工作溫度：-55°C - 200°C
• 耐盐雾试验：大于1000小时
• 插拔寿命：大于5000次
• 连接特性：可以快速连接和分离
• 定位方式：多种键槽定位，防误插
• 保护性能：提供全方位的EMC保护
• 组合方式：丰富的混装连接组合
• 机械性能：抗震动、抗冲击、抗电缆拉动性能出色

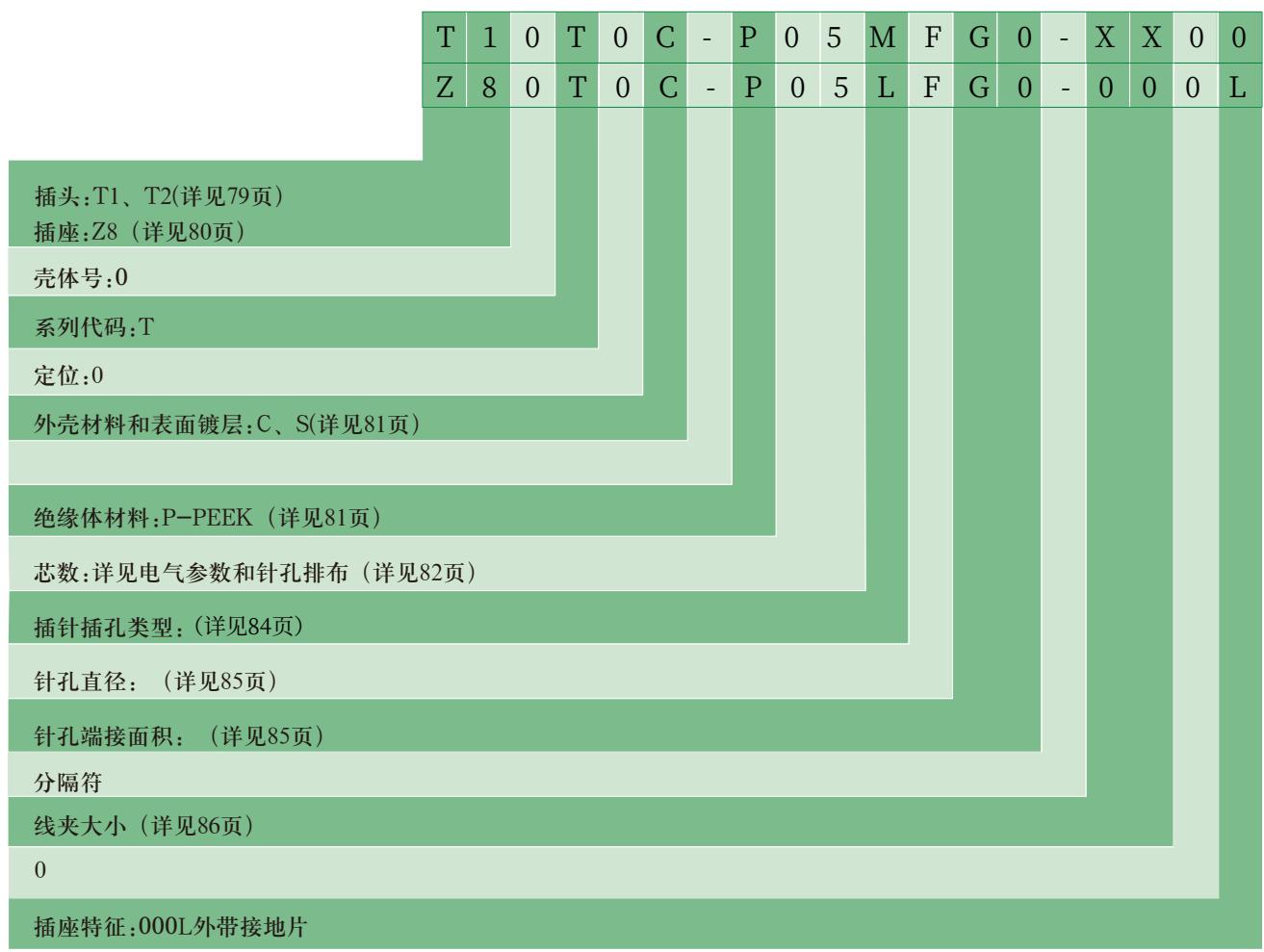

T系列：产品编号说明

序号	含义描述	插头示例位	插座示例位	备注
1/2	类型	T 1	Z 8	插头: T1, T2 (79页) / 插座: Z8 (80页)
3	壳体号	0	0	固定值: 0
4	系列代码	T	T	T 系列
5	定位	0	0	定位方式 (详见81页)
6	外壳材料和表面镀层	C	C	C、S (详见81页)
7	分隔符	-	-	固定符号
8	绝缘体材料	P	P	P-PEEK (详见81页)
9/10	芯数	0 5	0 5	电气参数和针孔排布 (详见82页)
11	插针插孔类型	M	L	(详见84页)
12	针孔直径	F	F	(详见85页)
13/14	针孔端接面积	G 0	G 0	(详见85页)
15	分隔符	-	-	固定符号
16/17	线夹大小	X X	0 0	(详见86页)
18	预留位/特征位	0	0	固定值
19	插座特征	0	L	000L：插座带接地片

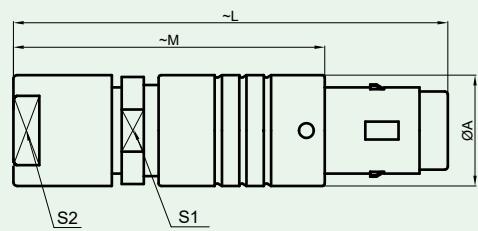

插头／插座类型和外形尺寸：直插头（T1、T2)

T10TOC-P07MCCO-0000

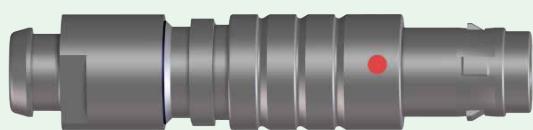

T1 IP68，标准螺帽

注： 单位：mm

尺寸	A	L	M	S1	S2
0	9.5	40	30	7.5	7

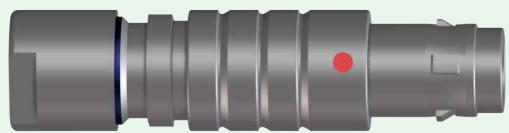

T2 IP68，可装护套或可注塑

注： 单位：mm

尺寸	A	L	M	S1	S2
0	9.5	40	30	7.5	7

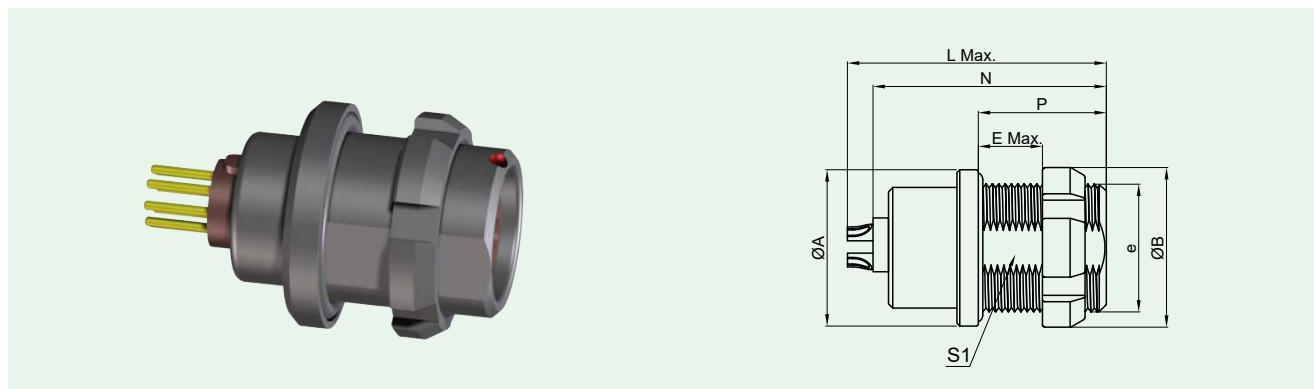

插头／插座类型和外形尺寸： 直插头 (Z8)

Z80TOC-P07CC0-0000

Z8 IP68，可装护套或可注塑

注： 单位：mm

尺寸	A	B	e	E	L	N	P	S1	面板开孔尺寸ΦA	面板开孔尺寸B
0	12	12	M9x0.6	6.5	21	19.1	9	8.2	9.1	8.3

外壳材料及表面镀层

T10TOC-P04MFG0-4200

编号	外壳材料和表面处理
C	标准型 铜合金/表面镀铬
S	铜合金/表面镀黑铬

绝缘体材料

T10TOC-P04MFG0-4200

编号	端接方式	PEEK
P	焊线接	●
P	PCB板接	●

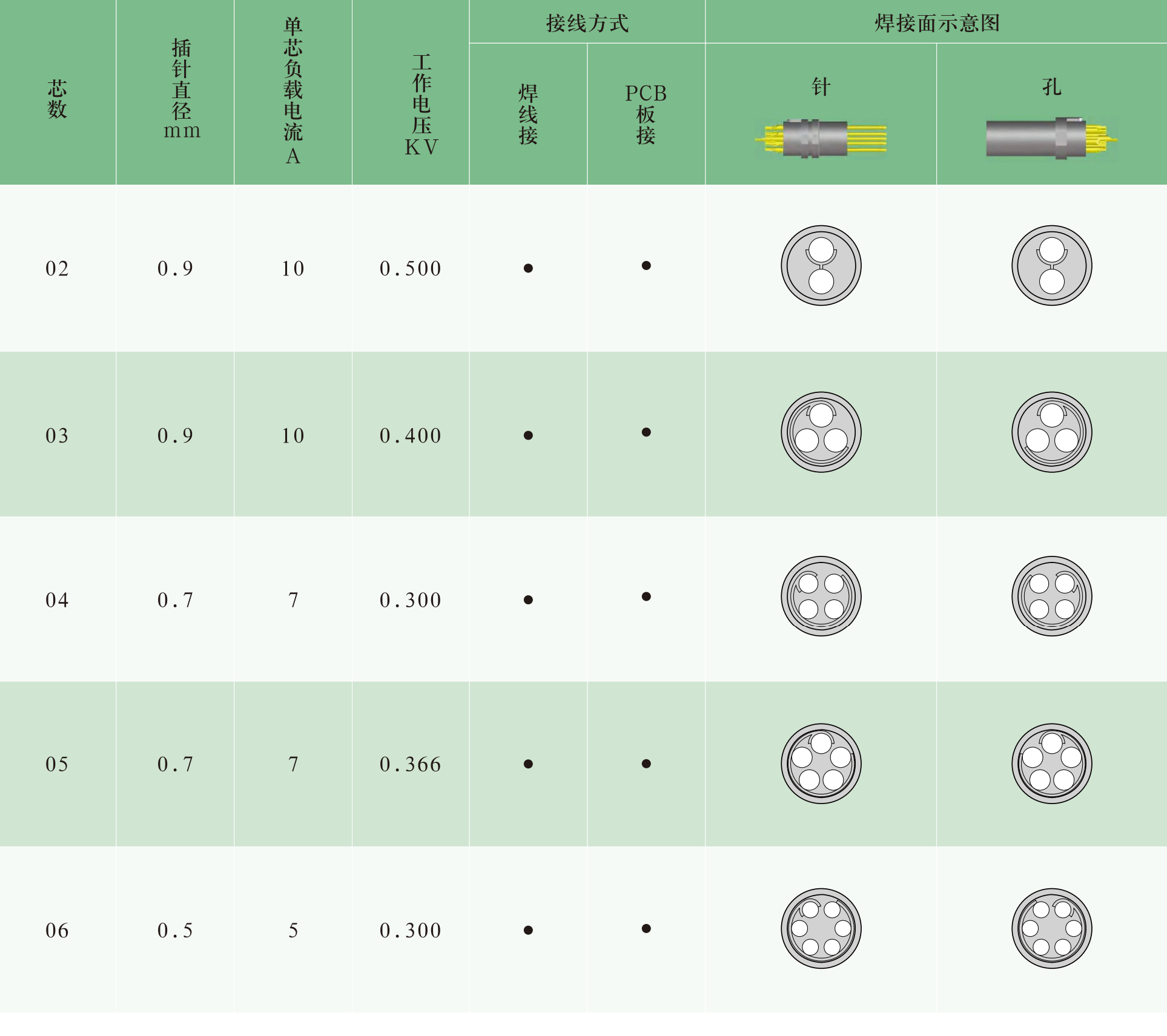

电气参数和针脚排布：0号尺寸 (第I部分）

Z80TOC-P07LCC0-0000

芯数	插针直径mm	单芯负载电流A	工作电压KV	焊线接	PCB板接	焊接面示意图针	焊接面示意图孔
02	0.9	10	0.500	●	●
03	0.9	10	0.400	●	●
04	0.7	7	0.300	●	●
05	0.7	7	0.366	●	●
06	0.5	5	0.300	●	●

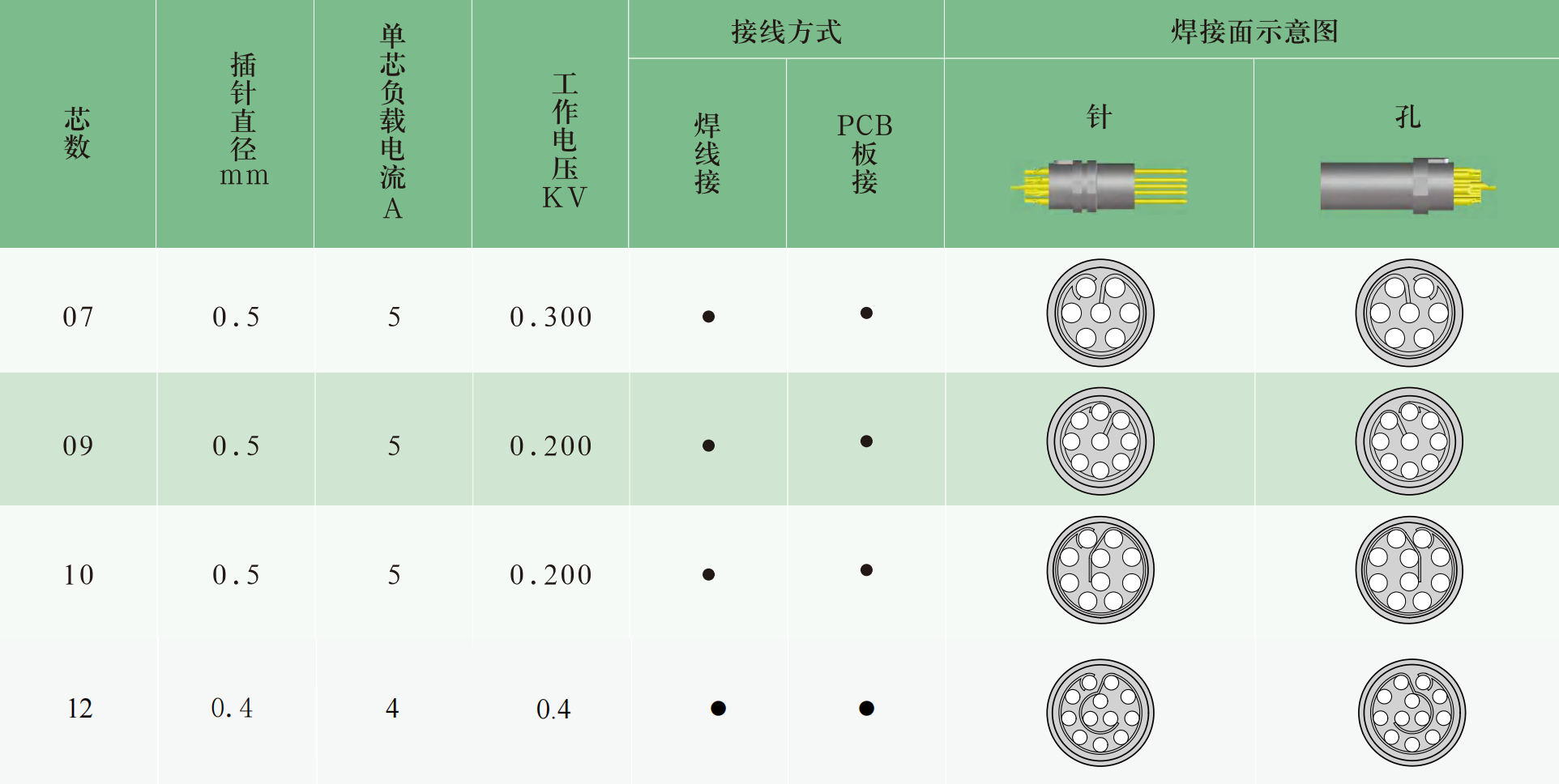

电气参数和针脚排布：0号尺寸 (第Ⅱ部分)

Z80TOC-P07LCC0-0000

芯数	插针直径mm	单芯负载电流A	工作电压KV	焊线接	PCB板接	焊接面示意图针	焊接面示意图孔
07	0.5	5	0.300	●	●
09	0.5	5	0.200	●	●
10	0.5	5	0.200	●	●
12	0.4	4	0.4	●	●

插针/插孔类型

Z80TOC-P07LCC0-000L

类型	代码
插针焊线接	M
插孔焊线接	L
插针PCB板接	R
插孔PCB板接	Q

端接面积

T10TOC-P04MFG0-4000

焊接端接：

直径及端接尺寸代码	插针/插孔直径	焊接端直径	推荐线规AWG	推荐线规mm2
CC0	0.5	0.45	28	0.08
FG0	0.7	0.85	22	0.38
JG0	0.9	0.85	22	0.38
PH0	1.3	1.1	20	0.5
SN0	1.6	1.4	18	1.0
TS0	2.0	2.4	12	2.5
VT0	5.0	2.7	10	1.5
MM0	混装		-	-

PCB端接：

直径及端接尺寸代码	插针/插孔直径	端接直径
C00	0.5	0.5
F00	0.7	0.5
J00	0.9	0.7
P00	1.3	0.7
S00	1.6	0.7
T00	2.0	0.7

电缆夹

T10TOC-P04MFG0-4200

线缆外径mm	尺寸0T	编号
1.4-2.2	●	22
2.2-3.2	●	32
3.2-4.2	●	42
4.2-5.2	●	52
5.2-5.6	●	56
