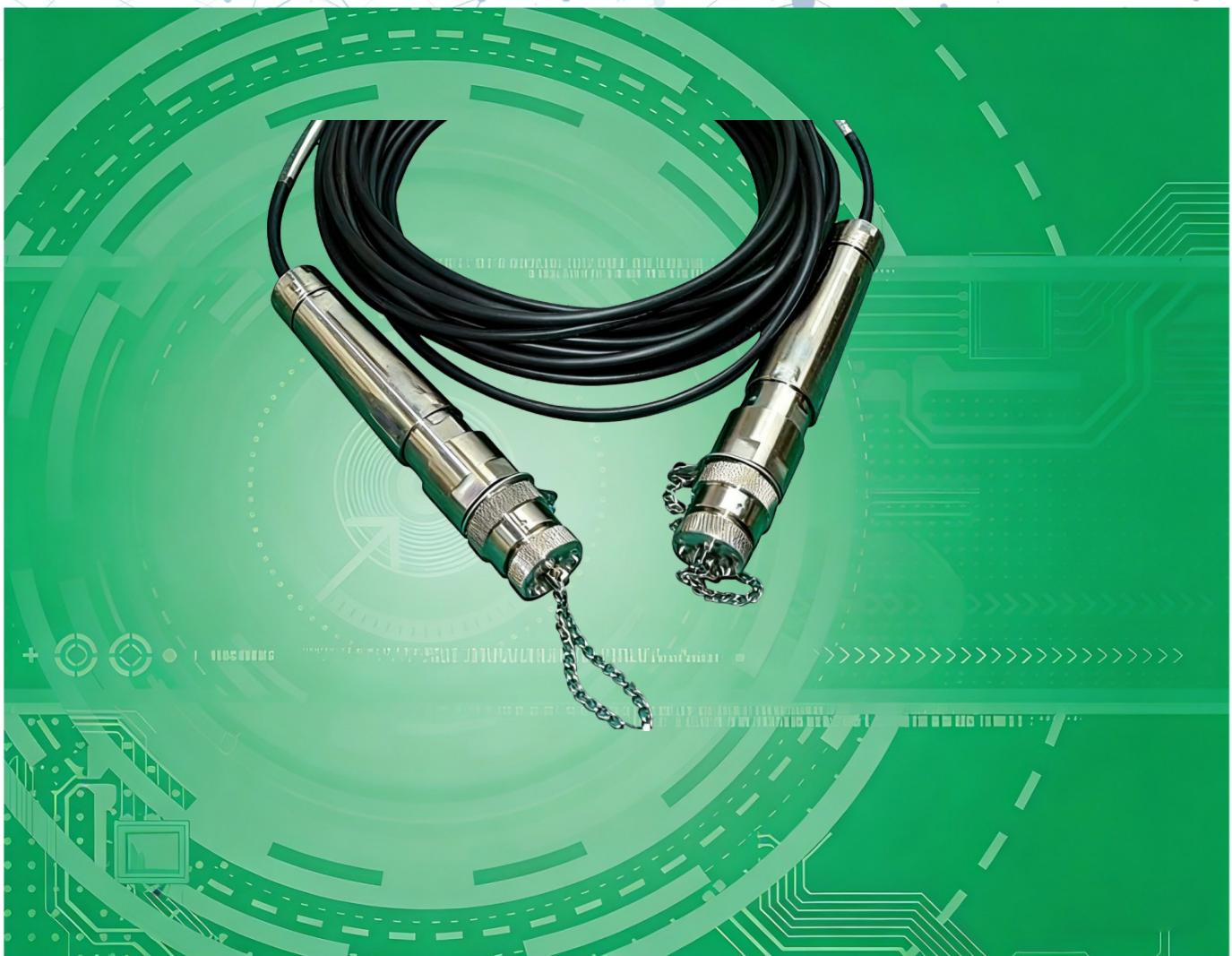

有源光电转换组件

有源光电转换组件：简介

有源光电转换组件是毕科新推出的一种新型光电有源产品。其工作原理与传统光电转换装置相似，采用微组装技术将光电及电光转换功能紧凑地集成在小型模块中，甚至能够直接置于连接器内部。这种组件体积小巧、轻便、适应各种环境，且操作十分简便。

有源光缆组件使用“电-光-电信号传输方式”，将混合缆与光电转换模块进行整合。这种设计不仅通过光纤减轻了产品的重量，还将外部接口配置为电接口，避免了在户外环境中光接口易于污染和维护不便的问题。

有源光电转换组件：典型产品

信号类型	产品名称
以太网	百兆以太网有源光电转换组件
以太网	千兆以太网有源光电转换组件
串口信号	串口RS232/RS485/RS422/USB2.0有源光电转换组件
TTL	8路TTL有源光电转换组件
1394	4路1394有源光电转换连接器组件
USB信号	USB3.0 type C有源光电转换组件
差分信号	四路收发一体高速差分有源光电转换组件
差分信号	十二路收发一体高速差分有源光电转换组件
差分信号	HDMI有源光电转换组件
差分信号	DVI有源光电转换组件
差分信号	DP有源光电转换组件

有源光电转换组件：性能指标

产品名称	供电电压	信号类型	信号路数	传输距离
百兆以太网有源光电转换组件	DC 5V±5%	百兆以太网信号	2路	≤1 Km
千兆以太网有源光电转换组件	DC 5V±5%	千兆以太网信号	1路	≤1 Km
串口数据有源光电转换组件	DC 5V±5%	RS232/RS485/RS422/USB2.0信号	2路	≤10 Km
8路双向TTL有源光电转换组件	DC 5V±5%	TTL信号	8路	≤500m
4路1394有源光电转换连接器组件	DC 5V±5%	1394信号	4路	≤300m
四路收发一体高速差分有源光电转换组件	DC 3.3V±5%	3.125Gbps高速差分信号	4路	≤200m
十二路收发一体高速差分有源光电转换组件	DC 3.3V±5%	3.125Gbps高速差分信号	12路	≤100m
HDMI有源光电转换组件	DC 5V±5%	HDMI信号	1路	≤300m
DVI有源光电转换组件	DC 5V±5%	DVI信号	1路	≤300m
DP有源光电转换组件	DC 5V±5%	DP信号	1路	≤300m
USB3.0 type C有源光电转换组件	DC 5V±5%	USB信号	1路	≤300m

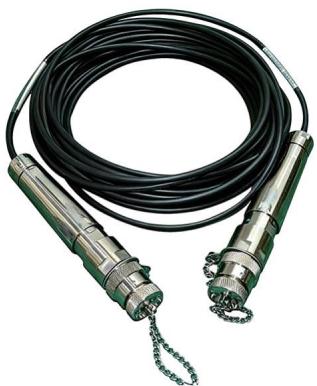

百兆以太网有源光电转换组件：功能概述

10/100Mbps自适应以太网信号的光纤传输，能替代四个单路以太网光纤收发器和相关传输光缆，并提供多种产品工作状态指示。光电转换模块被高度集成在 J599 圆形连接器的插头中，形成一个密封的整体，连接界面通过电接触件来实现。这种设计不仅实现了光纤传输，还有效消除了光污染问题，显著提升了光网络传输的可靠性。

百兆以太网有源光电转换组件：主要特点

①电连接光传输，实现延长传输距离，同时有效应对光纤污染问题。
②可定制光缆，光缆长度可根据需求定制，并附带缆盘，方便快速整齐地收放光缆。
③状态指示功能，提供丰富的指示功能，以便实时监控产品的状态。
④节省空间，设计不占用设备空间，适合空间有限且对重量有严格要求的设备。
⑤便捷升级，无需更换现有电连接器端口，轻松实现原电缆传输系统的无缝升级。

百兆以太网有源光电转换组件：技术参数

注： 单位：mm

电源参数

电源电压：DC 5V±5% (纹波不大于100mV)
工作电流：≤0.6A (单端)

以太网信号参数

信号路数：2路
传输速率：10/100Mbps 自适应
丢包率：≤0.000%
符合标准：IEEE802.3、IEEE802.3U
ESD防护：±12KV接触放电，±15KV气隙放电

环境指标

工作温度：-40°C~85°C
贮存环境温度：-40°C~85°C
相对湿度：10%~90% (25°C)

外观与尺寸

连接器型号：JY27467T23F35SCN
插头长度：≤135mm
插头直径：≤Φ44mm
光缆长度(L)：可根据需求定制长度（不大于300m）

注：有源光缆组件重量与光缆缆长有关。

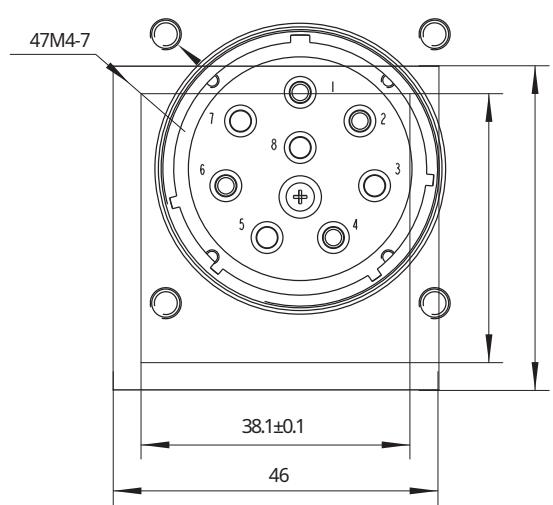

百兆以太网有源光电转换组件：外形尺寸

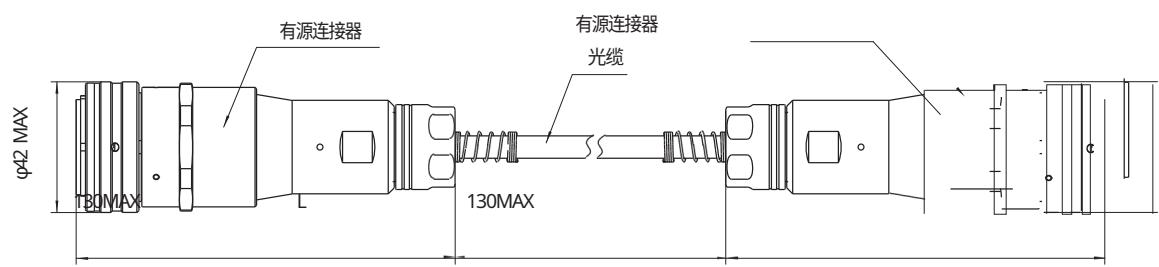

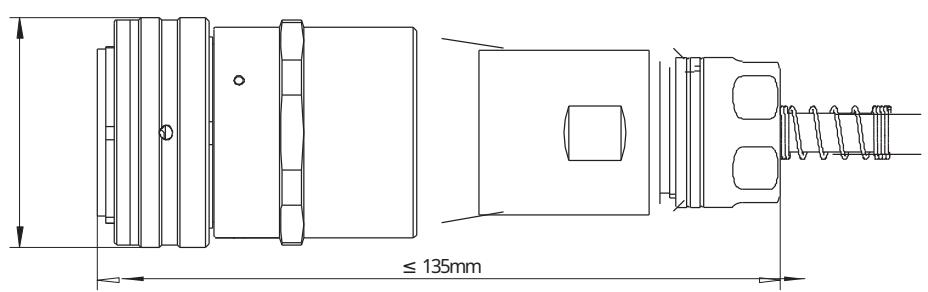

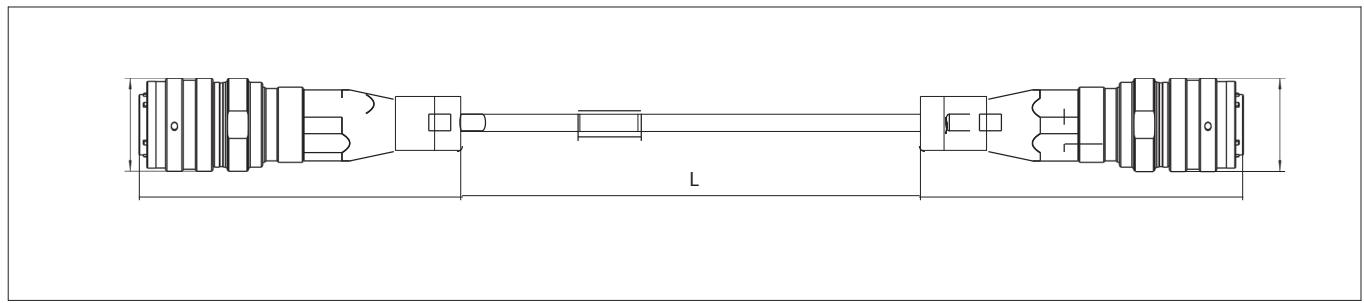

图1 有源连接器外形尺寸图

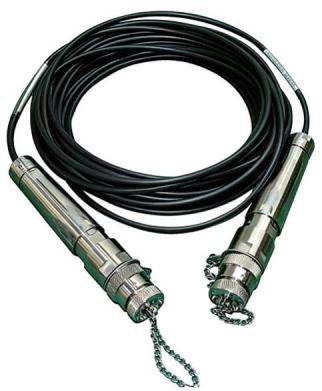

千兆以太网有源光电转换组件：功能概述

千兆以太网有源光电转换组件可以实现 1 路 10/100/1000 Mbps自适应以太网信号的光纤传输，能够替代两台单路以太网光纤收发器及其相应的传输光缆，并提供多种产品工作状态的指示。光电转换模块高度集成在圆形连接器插头内，将插头与光缆封装成一个密闭整体，连接界面通过电接触实现。这种设计不仅保证了光纤传输，还解决了光污染问题，显著提高了光网络传输的可靠性。

千兆以太网有源光电转换组件：主要特点

①电连接光传输，实现延长传输距离，同时有效应对光纤污染问题。
②可定制光缆，光缆长度可根据需求定制，并附带缆盘，方便快速整齐地收放光缆。
③状态指示功能，提供丰富的指示功能，以便实时监控产品的状态。
④节省空间，设计不占用设备空间，适合空间有限且对重量有严格要求的设备。
⑤便捷升级，无需更换现有电连接器端口，轻松实现原电缆传输系统的无缝升级。

千兆以太网有源光电转换组件：技术参数

电源参数

电源电压：DC 5V±5% (纹波不大于100mV)
工作电流：≤0.4A (单端)

以太网信号参数

传输速率：10/100Mbps/1000Mbps 自适应
丢包率：≤0.000%
符合标准：IEEE802.3、IEEE802.3U、IEEE802.3ab
ESD防护：±12KV接触放电，±15KV气隙放电

环境指标

工作温度：-40°C~85°C
贮存环境温度：-40°C~85°C
相对湿度：10%~90% (25°C)

外观与尺寸

连接器型号：JY27467T21E24aPFA-H(2-CF81/411-01,2-J1216/90-529)
插头长度：≤140mm
插头直径：≤Φ42mm
光缆长度(L)：可根据需求定制长度（不大于300m）

千兆以太网有源光电转换组件：外形尺寸

串口数据有源光电转换组件：功能概述

该产品由有源连接器和光电混合缆构成，可实现两路 RS422 信号的光电和电光转换，以及 28V 电源的电力传输。将光电/电光转换模块集成在连接器插头内部，无需更改用户现有的连接器插座即可完成光电转换和信号传输，减少了传输线缆的体积和重量。这种设计有效地解决了传统电缆传输的笨重和操作耗时的问题。

串口数据有源光电转换组件：主要特点

① 采用光电混合传输方案，重量轻
② 带排线器装置，收线时自动排线整齐，省时省力
③ 产品体积小、功耗低、使用简单、安装方便

串口数据有源光电转换组件：技术参数

电源接口

电源电压：DC 5V±5%
工作电流：≤0.2A
电源接口：XC158/22T37K1P40

信号接口

信号类型：RS232/RS485/RS422/USB2.0
信号路数：2路
数据速率：DC~2Mbps
光信号传输距离：≤10Km，光电混合时≤300m
误码率：≤1×10⁻⁹

环境指标

使用环境温度：-40°C~60°C
贮存环境温度：-40°C~85°C
相对湿度：10%~90%(25°C)

外观与尺寸

有源插头外形尺寸：Φ30.5mm×135mm (MAX)
最大外形尺寸：449mm×418mm×410mm

8路双向TTL有源光电转换组件：功能概述

双向 TTL信号有源光电转换组件专为实现 8 路双向 TTL信号的端到端透明传输而设计，其光电转换模块集成在 XC158 圆形连接器的插头内，插头与光缆一起封装成一个密闭的整体，通过电接触件实现连接界面。这套组件不包含光纤连接接口，支持光纤传输，同时有效避免了光污染问题，从而显著提升了 TTL信号光传输的可靠性。

8路双向TTL有源光电转换组件：主要特点

① 电连接光传输，延长传输距离，解决光纤污染
② 提供丰富的状态指示，可实时监控产品状态
③ 将处理电路集成在连接器中，空间占用非常小
④ 采用 XC158 标准接口，方便系统平滑升级

8路双向TTL有源光电转换组件：技术参数

电源参数

电源电压：DC 5V±5%
工作电流：≤0.4A(单端)

TTL/LVTTL信号参数

信号类型：TTL信号(输入)/LVTTL信号(输出)
信号数量：双向，每方向8路
传输速率(同步)：5Mbps~40Mbps
传输速率(异步)：≤10Mbps
ESD防护：±12kV接触放电，±15kV气隙放电
状态指示：光发送指示、光接收指示、电信号接收锁定指示、温度指示、工作电平指示

环境指标

工作温度：-40°C~85°C
贮存环境温度：-40°C~85°C
相对湿度：10%~90%(25°C)

8路双向TTL有源光电转换组件：外观与尺寸

接口连接器类型：XC158/30T82K1P13
插头尺寸：125mm（插头长度）×40mm（插头直径）
光缆长度（L）：可根据需求定制(≤500米)

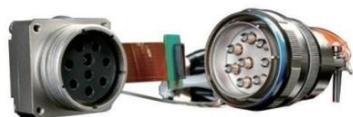

4路1394有源光电转换连接器组件：功能概述

该产品与常规连接器有所不同，能够实现 4 路 1394 信号的光纤传输，功能上可以替代 4 路 1394 光电设备。1394 信号的光电转换模块被集成在 J599 系列的 25 号壳体插座内部，从而完成信号的光电转换。当插头与插座连接并旋紧后，即可实现信号的光路传输。

4路1394有源光电转换连接器组件：主要特点

① 高密度设计，功能电路集成在连接器内部
② 内置自动光功率控制(APC)电路，保证光功率稳定输出产品指标优越、稳定性高
③ 产品体积小、功耗低、重量轻、使用简单

4路1394有源光电转换连接器组件：技术参数

电源参数

供电电压(DC)：DC 5 V±5%
功耗：2.5 W

1394信号参数

符合标准：IEEE1394b
速率：800Mbps
路数：4路

光接口指标

工作波长：850 nm
输出光功率：≥-10 dBm
接收灵敏度：≤-16 dBm
传输距离：≤300 m

环境指标

工作温度：-40~+85 °C
储存温度：-40~+85 °C

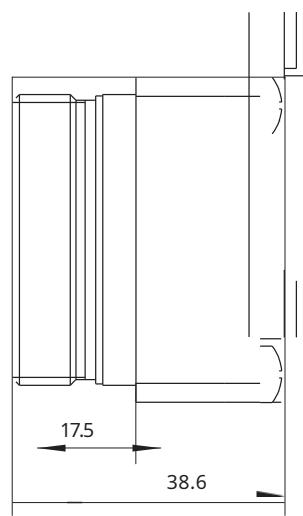

外观与尺寸

连接器型号：YMG20T10K1P40
插头尺寸：150±3mm（插头长度）×28±0.5 mm（插头直径）
光缆长度（L）：可根据需求定制

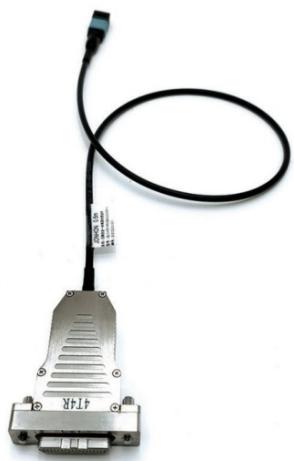

四路收发一体高速差分有源光电转换组件：功能概述

四路收发一体的有源光电转换组件一端配备 HJ30J 改型电插头，内部集成了光电转换电路，而另一端则为 12 芯多模 MP0 光插头。该组件能够将 4 路 CML电信号转换为 4 路 850nm光信号，并将 4 路 850nm光信号转换回 4 路 CML电信号。中间光缆的长度可根据实际需求进行定制，最长支持 200 米。此外，该组件还具备 I2C 通信监控功能，能够实时监测模块的工作温度、电压、发射光功率和接收光功率，并在温度异常、电压超出范围或无光接收时发出警报。

四路收发一体高速差分有源光电转换组件：主要特点

① 850nm并行四通道双向有源光电转换组件，每通道工作频率高达 3.125Gbps
② 最大传输距离 100m(OM3 光纤)
③ 单端功耗低于4W
④ 工作温度为-40°C~+85°C
⑤ 八路 CML信号

四路收发一体高速差分有源光电转换组件：技术参数

电源参数

电源电压：DC 3.3V±5%
单端工作电流：≤400 mA

CML差分信号参数

单通道传输速率：155Mbps~3.125Gbps
传输距离：≤200 m
路数：4路发送+4路接收
传输码型：2⁷-1
误码率：≤10⁻¹⁰
纹波噪声要求：≤50 mA
差分信号输入阻抗：90~110Ω
差分输入电压：190~700mV
差分输出电压：300~850mV

环境指标

工作温度：-40~+85°C
储存温度：-40~+85°C

外观与尺寸

连接器类型：矩形
连接器型号：HJ30J
连接器尺寸：67mm（插头长度），47mm×14mm（插头端面）
光缆长度：根据需求定制(L≤100m)

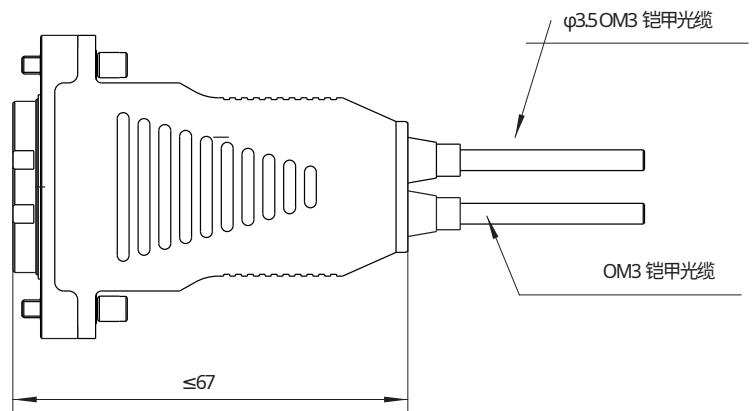

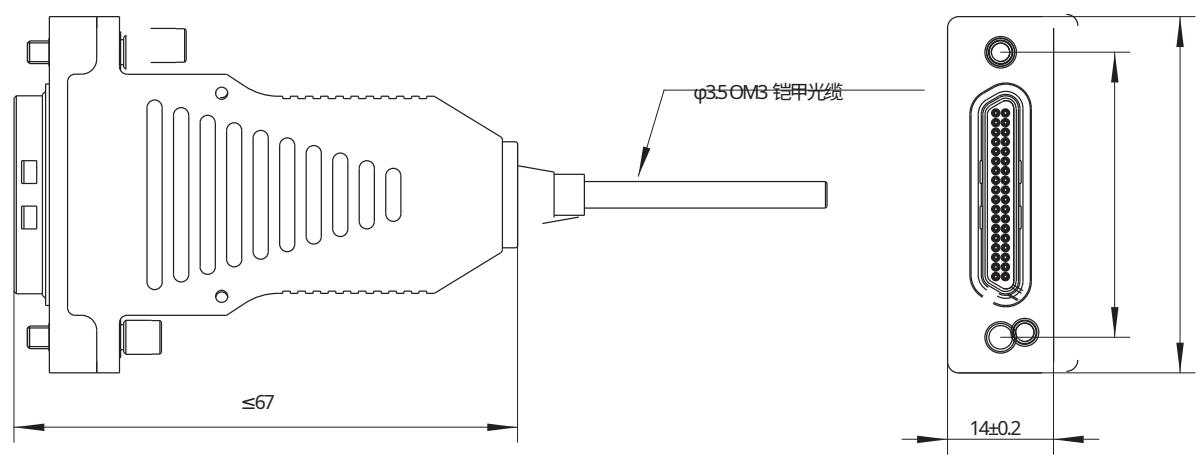

图1 插头为HJ30J的高速差分有源光电转换组件尺寸示意图

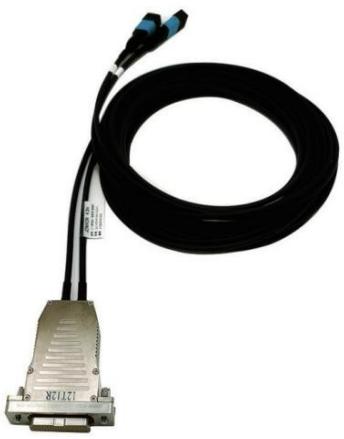

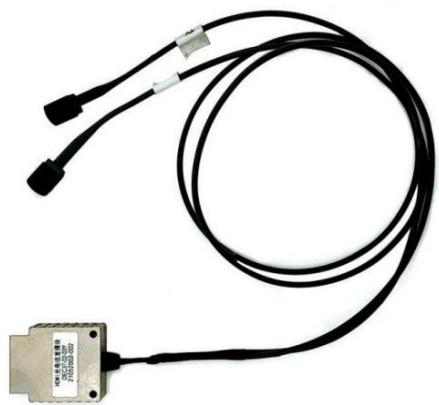

十二路收发一体高速差分有源光电转换组件：功能概述

十二路收发一体的有源光电转换组件一端配备有 100 芯的 HJ30J 改型电插头，内部集成光电转换电路，另一端则连接两个 12 芯的多模 MP0 光插头。该组件可以将 12 路 CML电信号转换为 12 路 850nm 的光信号，并将 12 路 850nm光信号转换回 12 路 CML电信号。中间光缆的长度可以根据实际需求进行定制，最长可达 200 米。此外，该组件还具备 I2C通信监控功能，可以监测模块的工作温度、电压和接收光功率，并在温度异常、电压超出范围或接收不到光信号时发出警报。

十二路收发一体高速差分有源光电转换组件：主要特点

① 850nm 并行十二通道双向有源光电转换组件，每通道工作频率高达 3.125Gbps
② 最大传输距离 100m(OM3 光纤)
③ 单端功耗低于1.5W
④ 工作温度为-40°C~+85°C
⑤ 二十四路 CML信号

十二路收发一体高速差分有源光电转换组件：技术参数

电源参数

电源电压：DC 3.3V±5%
单端工作电流：≤1200mA

CML差分信号参数

单通道传输速率：155Mbps~3.125 Gbps
传输距离：≤200 m
路数：12路发送+12路接收
传输码型：2⁷-1
误码率：≤10⁻¹⁰
纹波噪声要求：≤50 mA
差分信号输入阻抗：90~110Ω
差分输入电压：190~700mV
差分输出电压：300~850mV

环境指标

工作温度：-40~+85°C
储存温度：-40~+85°C

外观与尺寸

连接器类型：矩形
连接器型号：HJ30J
连接器尺寸：45.1mm（插头长度），37.5mm×10mm（插头端面）
光缆长度：根据需求定制(L≤100m)

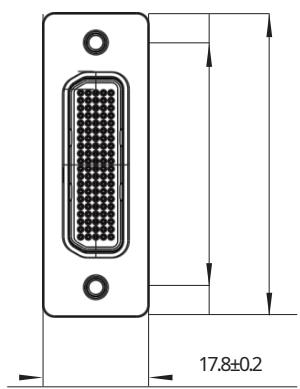

图1 插头为HJ30J的高速差分有源光电转换组件尺寸示意图

HDMI有源光电转换组件：功能概述

HDMI光电收发模块集成了光发送和光接收两项功能。其光发送部分能够将设备的 1 路 HDMI电信号转换为光信号，而光接收部分则负责将接收到的光信号转回 1 路 HDMI电信号，以供显示器或采集设备使用。该模块成对使用时，通过光纤连接可以实现 1路4K/60Hz HDMI视频信号的光电转换与光纤传输。

HDMI有源光电转换组件：主要特点

① 标准 QSFP 接口插座
② 最大支持分辨率 4K(4096×2160@ 60Hz)，最大传输距离 300m
③ 单端功耗低于1.5W
④ 工作温度为-40°C~+85°C

HDMI有源光电转换组件：技术参数

电源指标

供电电压（DC）：4.75V~5.25V (典型值5V)
电流：≤300mA

电信号指标

最大支持分辨率：4K(4096×2160@60Hz)
EDID更新方式：通过接收端所接显示器将EDID进行回传
接收端电源接口型号：标准QSFP接口38PIN(供电信号公用一个接口)
产品对插端型号：标准QSFP接口插座

光信号指标

工作波长：840~860nm (典型值850nm)
传输距离：≤300m
传输模式：多模
收发端光接口类型：MT-12(有导针)，实用12芯
尾纤长度：460mm

HDMI有源光电转换组件：外形尺寸

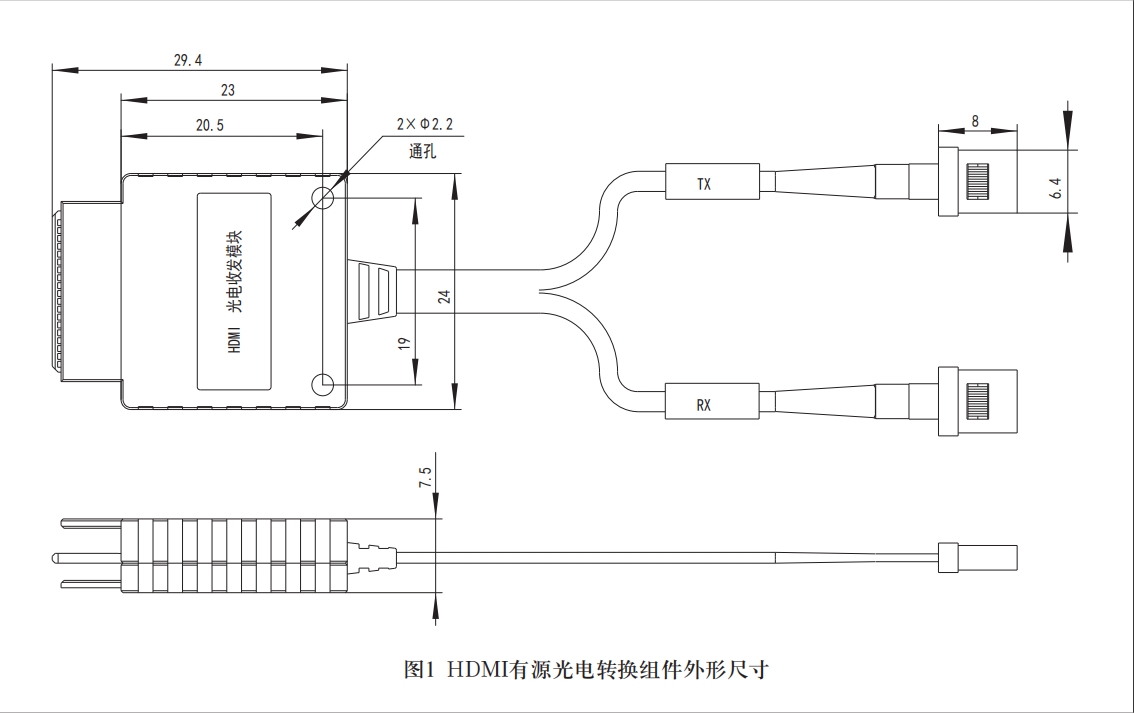

图 1 HDMI有源光电转换组件外形尺寸

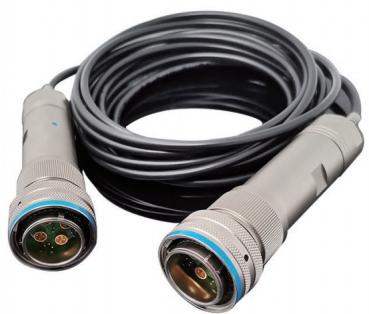

DVI有源光电转换组件：功能概述

DVI有源光电转换组件与普通光缆组件有所区别，它能够实现一路 DVI信号或一路 HDMI信号（不包括音频信号）的光纤传输。 DVI信号的光电/电光转换电路高度集成在圆形连接器的插头内，插头与光缆被封装为一个密闭的整体，连接界面通过电接触件建立。此组件没有光纤连接接口，因此既实现了光纤传输，又有效避免了光污染问题，从而显著提升了 DVI或 HDMI信号的光传输可靠性。

DVI有源光电转换组件：主要特点

① 电连接光传输，延长传输距离，解决光纤污染
② 支持分辨率：1920×1200@60Hz、1920×1080@60Hz、1280×1024@60Hz、1024×768@60Hz、800×600@60Hz，最大传输距离 50m
③ 单端功耗低于2W
④ 工作温度为-40°C~+85°C

DVI有源光电转换组件：技术参数

电源参数

电源电压：DC 4.7V~5.3V
电源纹波：≤50mVp-p
单端工作电流：≤0.5A

电信号指标

信号类型：DVI视频信号、HDMI视频信号（不含音频）
信号数量：1路
分辨率：1920×1200@60Hz、1920×1080@60Hz、1280×1024@60Hz、1024×768@60Hz、800×600@60Hz

环境指标

工作温度：-40~+85°C
储存温度：-40~+85°C

DVI有源光电转换组件：外观与尺寸

连接器类型：圆形
连接器型号：JY27467T19F18PFN
连接器尺寸：125mm(MAX)×37.4±0.3mm（直径）
光缆长度：根据需求定制(L≤50m)

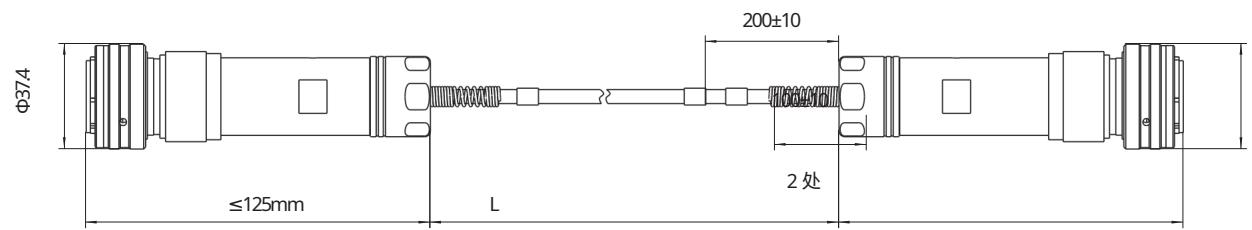

图1 DVI有源光电转换组件尺寸示意图

DP 有源光电转换组件：功能概述

DP 有源光电转换组件与普通光缆组件有所区别，它能够实现一路 DP信号的光纤传输。 DP信号的光电/电光转换电路高度集成在圆形连接器的插头内，插头与光缆被封装为一个密闭的整体，连接界面通过电接触件建立。此组件没有光纤连接接口，因此既实现了光纤传输，又有效避免了光污染问题，从而显著提升了 DP 信号的光传输可靠性。

DP 有源光电转换组件：主要特点

① 电连接光传输，延长传输距离，解决光纤污染
② 支持分辨率：1920×1200@60Hz、1920×1080@60Hz、1280×1024@60Hz、1024×768@60Hz、800×600@60Hz，最大传输距离 300m
③ 单端功耗低于2W
④ 工作温度为-40°C~+85°C

DP 有源光电转换组件：技术参数

电源参数

电源电压：DC 4.7V~5.3V
电源纹波：≤50mVp-p
单端工作电流：≤0.5A

电信号指标

信号类型：DP视频信号
信号数量：1路
分辨率：1920×1200@60Hz、1920×1080@60Hz、1280×1024@60Hz、1024×768@60Hz、800×600@60Hz

环境指标

工作温度：-40~+85°C
储存温度：-40~+85°C

DP 有源光电转换组件：外观与尺寸

连接器类型：圆形
连接器型号：JY27467T19F18PFN
连接器尺寸：125mm(MAX)×37.4±0.3mm（直径）
光缆长度：根据需求定制(L≤300m)

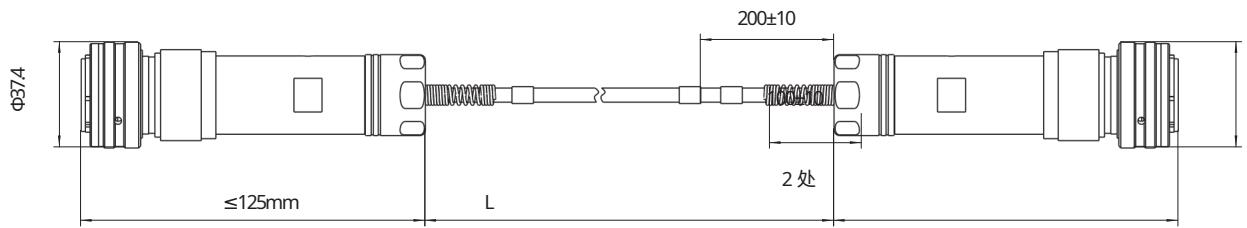

图1 DP有源光电转换组件尺寸示意图

USB3.0 type C 有源光电转换组件：功能概述

USB3.0 typeC 有源光电转换组件它能够实现数据的光纤传输。 USB信号的光电/电光转换电路高度集成在圆形连接器的插头内，插头与光缆被封装为一个密闭的整体，连接界面通过电接触件建立。此组件没有光纤连接接口，因此既实现了光纤传输，又有效避免了光污染问题，从而显著提升了 USB信号的光传输可靠性。

USB3.0 type C 有源光电转换组件：主要特点

① 电连接光传输，延长传输距离，解决光纤污染
② 最大传输距离 300m
③ 单端功耗低于2W
④ 工作温度为-40°C~+85°C

USB3.0 type C 有源光电转换组件：技术参数

电源参数

电源电压：DC 5V±5%
电源纹波：≤50mVp-p
单端工作电流：≤0.5A

电信号指标

信号类型：USB信号
信号数量：1路

环境指标

工作温度：-40~+85°C
储存温度：-40~+85°C

USB3.0 type C 有源光电转换组件：外观与尺寸

连接器类型：圆形
连接器型号：JY27467T19F18PFN
连接器尺寸：125mm(MAX)×37.4±0.3mm（直径）
光缆长度：根据需求定制(L≤300m)

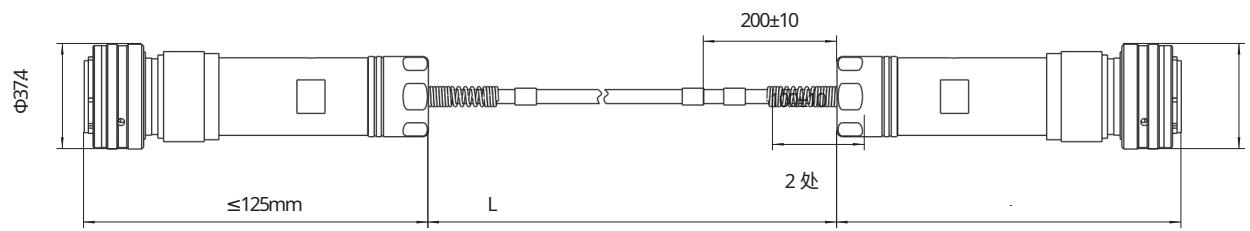

图 1 USB3.0 type C 有源光电转换组件尺寸示意图
